راهنمای راه اندازی الکتروموتورهای سه‌فاز و تک‌فاز ضد انفجار RAEL

راهنمای راه اندازی الکتروموتورهای سه‌فاز و تک‌فاز ضد انفجار RAEL

یکی از مهم ترین بخش‌های راه اندازی الکتروموتور دادن درست برق به آن است. در ادامه نحوه درست راه اندازی الکترومتورهای رائل را به شما می‌آموزیم.

انواع روش های راه اندازی الکتروموتور:

به‌طورکلی چند روش رایج برای راه‌اندازی الکتروموتور های صنعتی وجود دارد:

راه اندازی مستقیم (Direct on line)

در ایران به این روش تک ضرب هم گفته می شود. در این متد برق از منبع به وسیله یک کنتاکتور به موتور می‌رسد در واقع کنتاکتور برق سه‌فاز و یا تک‌فاز را به موتور می‌رساند و یا جریان آن را قطع می‌کند. در این روش جریان ابتدایی می‌تواند تا ۱۵ برابر بیشتر از جریان نامی باشد. در این روش بهتر است از رله اضافه بار استفاده شود. (از آنجا که عایق سیم‌ پیچ موتور به دلیل گرم شدن بیش از حد خراب می‌شود، محدودیت‌‌هایی در دمای عملکرد موتور وجود دارد. رله‌های اضافه بار در کنترل موتور برای محدود کردن مقدار جریان کشیده شده استفاده می‌شوند.)

اینورتری (درایو)

این روش را می‌توان بهترین روش استارت موتورها دانست. چرا که درایوها علاوه بر استارت نرم، توانایی کنترل سرعت موتور ها از صفر تا صد را نیز دارند. کاهش جریان راه‌ اندازی، افزایش طول عمر موتور و تامین گشتاور راه ‌اندازی از مزایای استفاده از درایو در راه‌ اندازی موتور است.

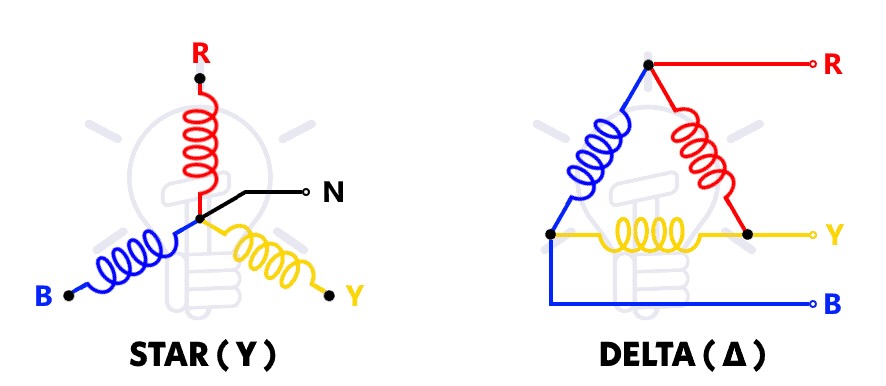

ستاره – مثلث

روش دو ضرب یا ستاره مثلثی محبوب‌ ترین روش راه ‌اندازی موتور است. در این روش الکتروموتور با سربندی ستاره و در حالت بی ‌باری وارد مدار می‌‌شود و پس از دستیابی به سرعت مناسب به حالت مثلث تغییر وضعیت می‌‌دهد.

در این روش به سه کنتاکتور، یک تایمر و یک رله اضافه ‌بار دمایی نیاز است. کنتاکتورها از کنتاکتور مورد استفاده در روش مستقیم کوچک ‌ترند چرا که تنها وظیفه کنترل جریان سیم‌ پیچ موتور را بر عهده دارند.

(این روش در مقایسه با روش‌های راه ‌اندازی با درایو و سافت استارتر مقرون به صرفه ‌تر بوده و جریان و گشتاور مناسبی را فراهم می‌کند.)

سافت استارتر

سافت استارتر تجهیزی است که با کاهش گشتاور راه ‌اندازی، جریان راه ‌اندازی را کاهش داده و باعث استارت نرم موتور می‌شود. یک ترایاک با محدود کردن ولتاژ اعمالی در لحظه استارت باعث کاهش گشتاور و جریان راه ‌اندازی می‌شود.

مهم ‌ترین مزایای استفاده از سافت استارتر شامل جلوگیری از ضربه‌‌های مکانیکی، جلوگیری از افزایش دمای بیش از حد و ابعاد کوچک دانست. اما از آنجا که سافت استارتر باعث کاهش ولتاژ می‌شود، ممکن است زیر بارهای سنگین بماند. این عیب بزرگ سافت استارتر باعث می‌شود، این تجهیز در موارد محدودی قابل استفاده باشد.

جدول راهنمای برق دهی به الکتروموتورهای سه فاز و تک فاز RAEL

جدول راهنمای برق دهی به الکتروموتورهای سه فاز و تک فاز رائل

راه اندازی الکتروموتورهای تک‌فاز RAEL به شکلی است که در پایین تصویر بالا نمایش داده شده است. حرف C نشان دهنده نقاط برق دهی است و شکل بسته شدن پل‌ها جهت گردش موتور را در موتورهای کلاس IIB و IIC مشخص می‌کند.
